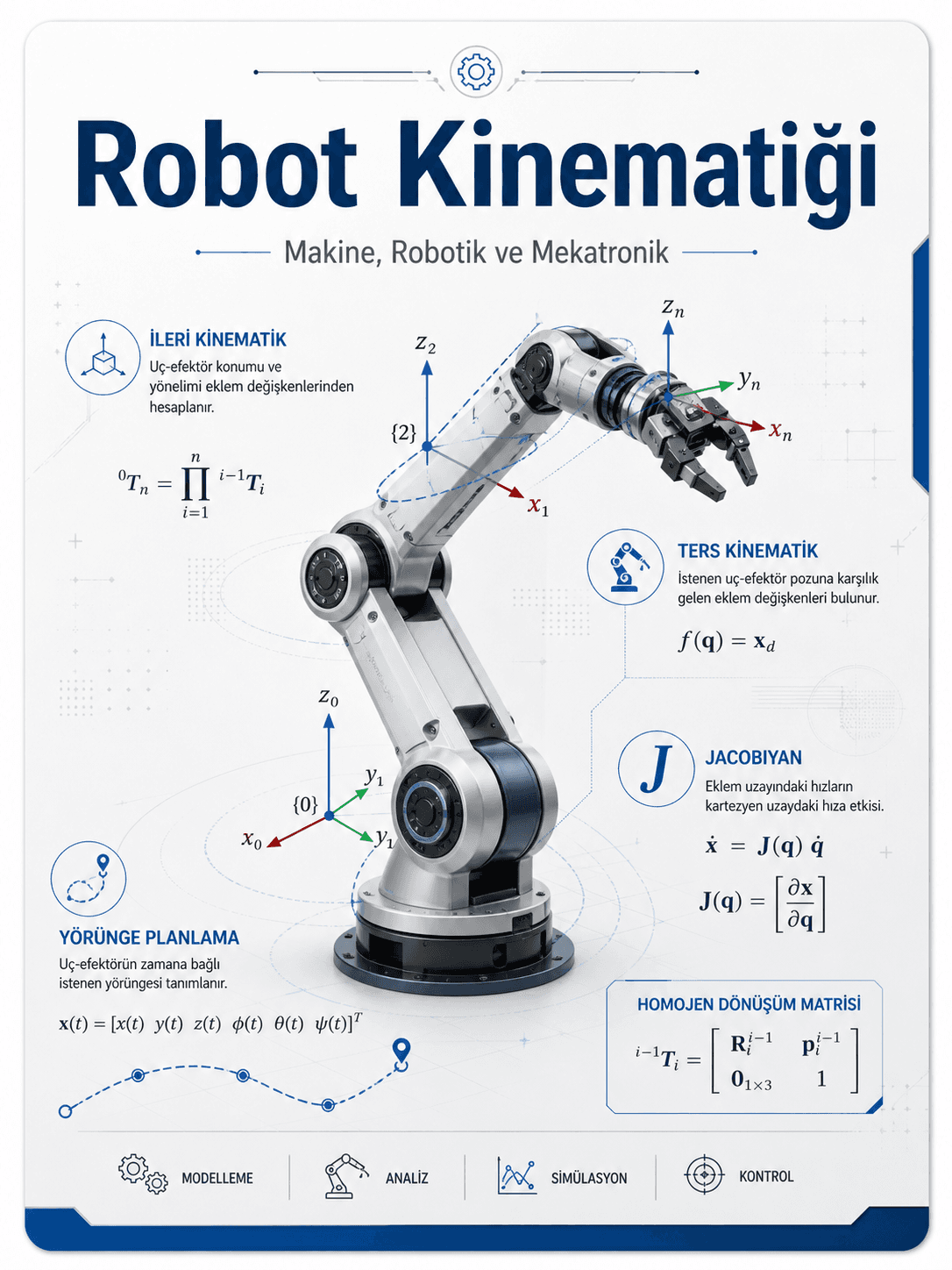

Robot Kol Kinematiği

Robot kinematiği, robotların hareketlerini kuvvet, tork, kütle ve atalet gibi dinamik etkileri dikkate almadan inceleyen mühendislik alanıdır. Bu alanın temel amacı, robotun eklem değişkenleri ile uç efektörünün uzaydaki konumu ve yönelimi arasındaki matematiksel ilişkiyi kurmaktır. Uç efektör; robot kolunun sonunda bulunan tutucu, kaynak aparatı, kamera, kesici takım veya görev yapan herhangi bir araç olabilir.

Robot kinematiği özellikle robot tasarımı, hareket kontrolü, yörünge planlaması, simülasyon ve endüstriyel otomasyon uygulamalarında önemli bir yere sahiptir. Bir robotun istenilen noktaya doğru şekilde ulaşabilmesi, belirli bir hareketi güvenli biçimde gerçekleştirebilmesi ve çalışma alanında hassas konumlama yapabilmesi için kinematik modelinin doğru kurulması gerekir.

Robot kinematiğinde robot yapısı genellikle bağlantılar ve eklemler üzerinden tanımlanır. Bağlantılar, robotun katı gövde elemanlarıdır. Eklemler ise bu bağlantılar arasında hareket sağlayan mekanik yapılardır. Eklemler temel olarak dönel ve prizmatik olmak üzere ikiye ayrılır. Dönel eklemler açısal hareket üretirken, prizmatik eklemler doğrusal hareket üretir.

Bir robotun hareket kabiliyeti serbestlik derecesi kavramı ile ifade edilir. Serbestlik derecesi, robotun bağımsız hareket sayısını belirtir. Üç boyutlu uzayda bir uç efektörün herhangi bir konum ve yönelime ulaşabilmesi için genellikle altı serbestlik derecesi yeterlidir. Bu serbestlik derecelerinin üçü konumu, üçü ise yönelimi ifade eder.

Robotun erişebildiği tüm noktaların oluşturduğu bölge çalışma uzayı olarak adlandırılır. Çalışma uzayı, robotun bağlantı uzunlukları, eklem sınırları, mekanik yapısı ve hareket kabiliyeti ile doğrudan ilişkilidir. Bu nedenle kinematik analiz, robotun yalnızca hareket denklemlerini değil, aynı zamanda hangi bölgelerde çalışabileceğini de ortaya koyar.

Robot kinematiğinde bir cismin uzaydaki durumu yalnızca konum bilgisiyle açıklanamaz. Robotun veya uç efektörün uzaydaki yerini tam olarak tanımlamak için hem konum hem de yönelim bilgisine ihtiyaç vardır. Konum, genellikle üç boyutlu Kartezyen koordinat sisteminde $x$, $y$ ve $z$ bileşenleri ile ifade edilir. Yönelim ise bir koordinat sisteminin başka bir koordinat sistemine göre nasıl döndüğünü gösterir.

Bu amaçla robotun her bağlantısına veya eklemine bir koordinat sistemi atanır. Böylece robotun tabanından uç efektörüne kadar olan tüm bağlantılar arasındaki geometrik ilişki matematiksel olarak ifade edilebilir. Dönüşüm matrisleri, bu konum ve yönelim ilişkilerini tek bir yapı içinde göstermeye imkân verir.

Genel homojen dönüşüm matrisi şu şekilde ifade edilir:

$T=\left|\begin{array}{cc}R& d\\ 0& 1\end{array}\right|$

Burada $R$, yönelimi tanımlayan dönüş matrisi; $d$, konumu tanımlayan öteleme vektörüdür. Bu yapı sayesinde robotun bir koordinat sisteminden başka bir koordinat sistemine göre konum ve yönelimi hesaplanabilir.

İleri kinematik, robotun eklem değişkenleri bilindiğinde uç efektörün uzaydaki konumunun ve yöneliminin hesaplanmasıdır. Başka bir ifadeyle, robotun eklem açıları veya doğrusal yer değiştirmeleri verildiğinde, robot kolunun ucunun nerede olduğu bulunur.

İleri kinematikte temel yaklaşım, her bir eklem için ayrı bir dönüşüm matrisi oluşturmak ve bu matrisleri sırasıyla çarpmaktır. Böylece robotun taban koordinat sisteminden uç efektör koordinat sistemine kadar olan toplam dönüşüm elde edilir.

Genel ileri kinematik ifadesi şu şekildedir:

$⁰T_n{=}^0{T}_1{\cdot }^1{T}_2{\cdot }^2{T}_3\cdot \dots {\cdot }^{n-1}{T}_n$

Bu denklemde $⁰T_n$, uç efektörün taban koordinat sistemine göre konum ve yönelimini verir. Her bir ${ⁱ}^{-1}{T}_i$ matrisi ise ardışık iki bağlantı arasındaki dönüşümü ifade eder. İleri kinematik, özellikle seri robotlarda sistematik ve doğrudan çözülebilen bir problemdir.

Robot kinematiğinde en yaygın kullanılan modelleme yöntemlerinden biri Denavit-Hartenberg yöntemidir. Bu yöntem, seri bağlı robotların geometrik yapısını standart parametreler kullanarak ifade etmeyi sağlar. Her bağlantı ve eklem arasındaki ilişki dört temel parametre ile tanımlanır.

Bu parametreler eklem açısı ${\theta }_i$, bağlantı ofseti $d_i$, bağlantı uzunluğu $a_i$ ve bağlantı açısı ${\alpha }_i$ olarak ifade edilir. Bu dört parametre kullanılarak her eklem için homojen dönüşüm matrisi oluşturulur.

Genel D-H dönüşüm matrisi şu şekilde yazılır:

${ⁱ}^{-1}{T}_i=\left|\begin{array}{cccc}cos{\theta }_i& -sin{\theta }_{i}cos{\alpha }_i& sin{\theta }_{i}sin{\alpha }_i& a_{i}cos{\theta }_i\\ sin{\theta }_i& cos{\theta }_{i}cos{\alpha }_i& -cos{\theta }_{i}sin{\alpha }_i& a_{i}sin{\theta }_i\\ 0& sin{\alpha }_i& cos{\alpha }_i& d_i\\ 0& 0& 0& 1\end{array}\right|$

Bu matris sayesinde robotun tüm bağlantıları sistematik olarak modellenebilir. D-H yöntemi, özellikle çok eklemli robotlarda karmaşık geometrik ilişkilerin düzenli bir biçimde ifade edilmesini sağlar. Bu nedenle robot kinematiği çalışmalarında temel bir araç olarak kabul edilir.

Ters kinematik, ileri kinematiğin ters yönlü problemidir. Bu yaklaşımda uç efektörün hedef konumu ve yönelimi bilinir; bu hedefe ulaşmak için robot eklemlerinin hangi değerleri alması gerektiği hesaplanır. Başka bir ifadeyle, robotun gitmesi gereken nokta bellidir, ancak bu noktaya ulaşmak için gerekli eklem açıları veya doğrusal yer değiştirmeler bulunmalıdır.

Genel olarak ters kinematik problemi şu şekilde ifade edilebilir:

$x=f(\theta )$
$\theta =f^{-1}(x)$

Burada $x$, uç efektörün konum ve yönelim bilgisini; $\theta$, robotun eklem değişkenlerini temsil eder. Ters kinematik problemi, ileri kinematiğe göre daha karmaşıktır. Çünkü aynı hedef konuma ulaşmak için birden fazla eklem konfigürasyonu mümkün olabilir. Bazı durumlarda ise hedef nokta robotun çalışma uzayının dışında kaldığı için çözüm bulunamaz.

Ters kinematik çözümleri analitik veya sayısal yöntemlerle elde edilebilir. Analitik yöntemlerde denklemler doğrudan çözülürken, sayısal yöntemlerde iteratif hesaplamalar kullanılır. Endüstriyel uygulamalarda hızlı ve güvenilir sonuç verdiği için mümkün olduğunda analitik çözümler tercih edilir. Ancak karmaşık robot yapılarında sayısal yöntemler kaçınılmaz hale gelebilir.

Diferansiyel kinematik, robotun hız seviyesindeki hareket ilişkilerini inceler. İleri ve ters kinematik daha çok konum ve yönelim hesaplarıyla ilgilenirken, diferansiyel kinematik robotun eklem hızları ile uç efektör hızları arasındaki ilişkiyi kurar.

Bu ilişki genel olarak şu şekilde ifade edilir:

$\dot{x}=J(\theta )\dot{\theta }$

Burada $\dot{x}$, uç efektörün doğrusal ve açısal hızlarını; $\dot{\theta }$, eklem hızlarını; $J(\theta )$ ise Jacobian matrisini ifade eder. Diferansiyel kinematik, robot kontrolünde önemli bir yere sahiptir. Çünkü robotun belirli bir hızda hareket ettirilmesi veya belirli bir yörüngeyi takip etmesi için eklem hızlarının doğru şekilde hesaplanması gerekir.

Diferansiyel kinematik ayrıca robotun hareket kabiliyeti, hız dönüşümü ve kontrol edilebilirliği hakkında bilgi verir. Bu nedenle yalnızca teorik analizlerde değil, gerçek zamanlı kontrol uygulamalarında da kullanılır.

Jacobian matrisi, robotun eklem hızları ile uç efektör hızları arasındaki ilişkiyi tanımlayan temel matematiksel yapıdır. Her bir eklemin uç efektör hareketine ne kadar katkı sağladığını gösterir. Bu nedenle Jacobian, robot kontrolü ve hız analizi açısından kritik bir araçtır.

Genel Jacobian ilişkisi şu şekilde ifade edilir:

$[v]$
$[\omega ]=J(\theta )\dot{\theta }$

Burada $v$, uç efektörün doğrusal hızını; $\omega$, açısal hızını ifade eder. Jacobian matrisi sayesinde eklem hızları bilindiğinde uç efektör hızı hesaplanabilir. Benzer şekilde, istenen uç efektör hızına ulaşmak için gerekli eklem hızları da Jacobian üzerinden bulunabilir.

Eğer Jacobian matrisi terslenebilir durumdaysa, eklem hızları şu şekilde hesaplanabilir:

$\dot{\theta }=J^{-1}(\theta )\dot{x}$

Ancak Jacobian matrisinin her zaman tersi alınamaz. Özellikle tekillik durumlarında bu matris rank kaybeder ve robotun bazı yönlerde hareket üretmesi mümkün olmayabilir.

Tekillik, robotun belirli bir konfigürasyonda hareket kabiliyetini kaybettiği özel durumları ifade eder.

Matematiksel olarak tekillik, Jacobian matrisinin determinantının sıfır olmasıyla ilişkilidir:

$det(J(\theta ))=0$

Bu durumda Jacobian matrisi terslenemez ve robotun uç efektörü bazı yönlerde bağımsız hareket edemez. Tekillik noktaları robot kontrolü açısından risklidir. Çünkü bu noktalarda küçük eklem hareketleri uç efektörde beklenmeyen büyük hareketlere sebep olabilir veya istenen uç efektör hareketi için çok büyük eklem hızları gerekebilir.

Tekillikler, robotun çalışma uzayının sınırlarında veya bazı özel eklem konfigürasyonlarında ortaya çıkabilir. Bu nedenle robot yörüngesi planlanırken tekillik noktalarından kaçınılması gerekir. Güvenli ve kararlı robot kontrolü için tekillik analizi, kinematik modellemenin önemli bir parçasıdır.

Yörünge planlaması, robotun başlangıç noktasından hedef noktasına nasıl hareket edeceğini belirleyen süreçtir. Kinematik analiz robotun hangi konuma ulaşabileceğini gösterirken, yörünge planlaması bu konuma hangi zaman profiliyle ulaşılacağını belirler.

Robot hareketinin ani başlaması veya durması istenmez. Çünkü bu durum mekanik titreşimlere, kontrol hatalarına ve aktüatörlerde zorlanmaya neden olabilir. Bu nedenle robot hareketleri genellikle zamana bağlı düzgün fonksiyonlarla tanımlanır.

Eklem uzayında yörünge planlaması için yaygın olarak üçüncü dereceden polinomlar kullanılır:

$\theta (t)=s_0+s_{1}t+s_2{t}^2+s_3{t}^3$

Bu denklemde θ(t), eklem değişkeninin zamana bağlı değerini ifade eder. Bu fonksiyonun türevi alınarak hız denklemi elde edilir:

$\dot{\theta }(t)=s_1+2s_{2}t+3s_3{t}^2$

İkinci türev ise ivme denklemini verir:

$\ddot{\theta }(t)=2s_2+6s_{3}t$

Bu polinomlar sayesinde robotun konum, hız ve ivme değerleri kontrol edilebilir hale gelir. Başlangıç ve bitiş hızlarının sıfır seçildiği durumlarda robot hareketi daha yumuşak ve güvenli olur. Daha karmaşık uygulamalarda beşinci dereceden polinomlar veya gelişmiş yörünge planlama algoritmaları kullanılabilir.

Robot kinematiği, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılmaktadır. Kaynak robotları, boyama robotları, montaj robotları, taşıma sistemleri ve paketleme robotları doğru konumlama yapabilmek için kinematik modellere ihtiyaç duyar. Bu sistemlerde robotun uç efektörünün hedef noktaya doğru açı ve doğru konumla ulaşması gerekir.

Robot kolu tasarımında da kinematik analiz temel bir adımdır. Robotun bağlantı uzunlukları, eklem türleri, serbestlik derecesi ve çalışma uzayı bu analizler sonucunda değerlendirilir. Böylece robotun istenen görevi yerine getirip getiremeyeceği tasarım aşamasında belirlenebilir.

Kinematik modelleme ayrıca simülasyon ortamlarında da kullanılır. Robotun gerçek sistem kurulmadan önce bilgisayar ortamında test edilmesi, hareket sınırlarının görülmesi ve olası çarpışmaların önceden belirlenmesi mümkündür. Bu durum hem maliyetleri azaltır hem de tasarım sürecini daha güvenli hale getirir.

Robot kinematiği, robotların hareketlerini anlamak, modellemek ve kontrol etmek için gerekli temel mühendislik alanlarından biridir. İleri kinematik robotun mevcut eklem değerlerinden uç efektör konumunu belirlerken, ters kinematik hedef konuma ulaşmak için gerekli eklem değerlerini hesaplar. Diferansiyel kinematik ve Jacobian matrisi ise hız ilişkilerini ve robotun hareket kabiliyetini analiz eder.

Tekillik analizi, robotun güvenli ve kararlı çalışması için önemlidir. Yörünge planlaması ise robot hareketlerinin zamana bağlı olarak düzgün, kontrollü ve uygulanabilir hale getirilmesini sağlar. Bu yönleriyle robot kinematiği, modern robotik sistemlerin tasarımında, kontrolünde ve uygulamasında temel bir yapı taşıdır.
