Dinamik Mekanik Analizör (DMA)

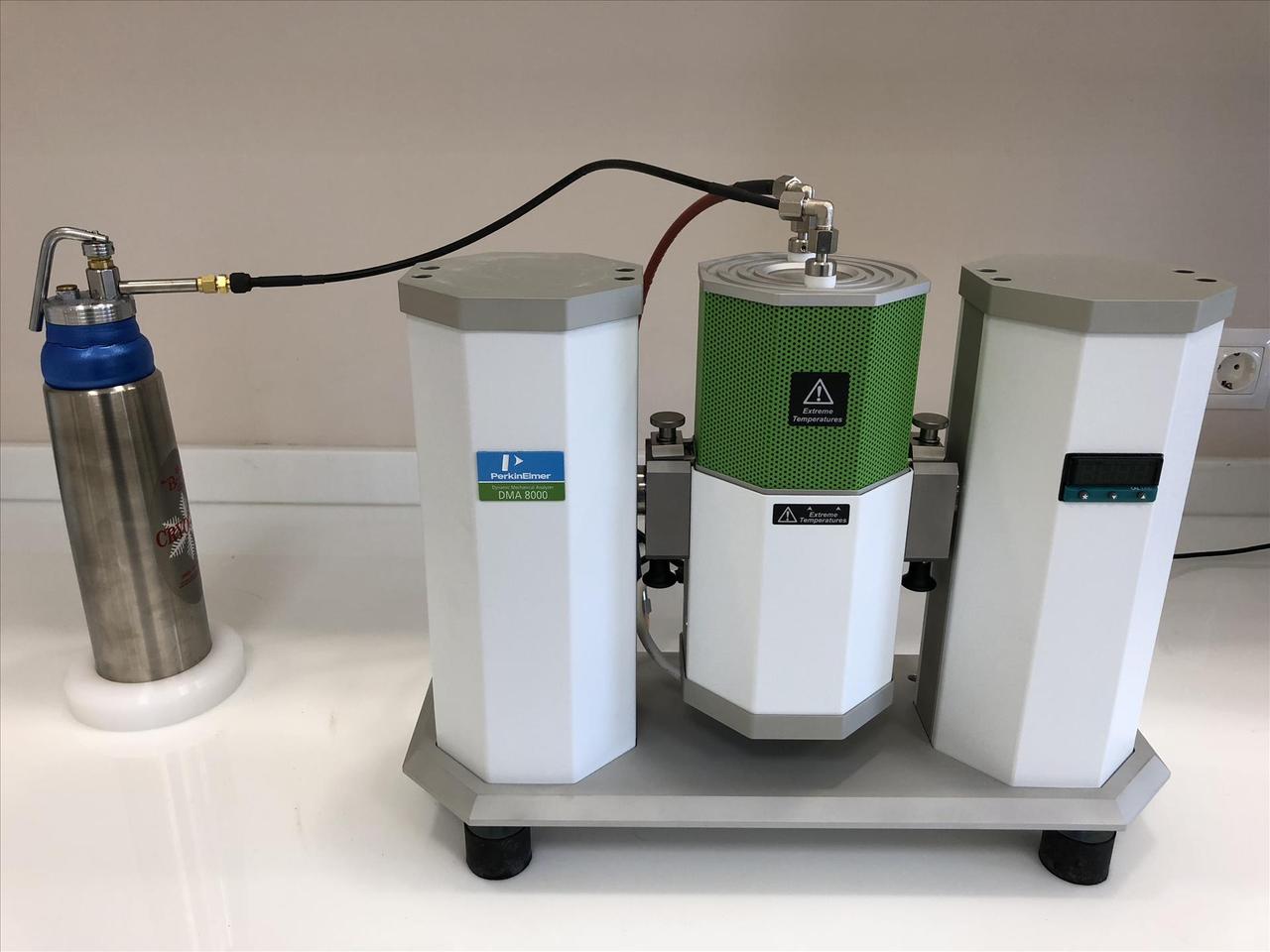

Dinamik Mekanik Analizör (DMA), polimerler, kompozitler, elastomerler ve bazı metaller gibi malzemelerin viskoelastik özelliklerini karakterize etmek amacıyla yaygın biçimde kullanılan bir termomekanik analiz cihazıdır. Polimer analizlerinde yaklaşık %60 oranında tercih edilen bu yöntem, özellikle cam geçiş sıcaklığı (Tg) tayini, elastikiyet ve sönümleme özelliklerinin belirlenmesinde yüksek hassasiyet sunar. Türkiye’de Ege Üniversitesi EGEMATAL, Eskişehir Osmangazi Üniversitesi ARUM ve Ondokuz Mayıs Üniversitesi KİTAM gibi merkezlerde aktif olarak kullanılmakta; kompozit, elastomer ve polimer bazlı malzemelerin detaylı karakterizasyonunda önemli bir rol üstlenmektedir.

DMA, örneğe sinüzoidal bir mekanik gerilim uygulayarak buna karşılık gelen deformasyonu ölçer. Bu ölçümlerden üç temel viskoelastik parametre elde edilir:

• Depolama Modülü (E′): Malzemenin elastik (geri dönüşümlü) davranışını temsil eder. Tipik ölçüm hassasiyeti ±0.1 MPa’dır.
• Kayıp Modülü (E″): Enerji kaybını ifade eder, viskoz bileşeni temsil eder.
• Sönüm Faktörü (tan δ = E″/E′): Malzemenin enerji sönümleme kapasitesini gösterir. Tan δ çözünürlüğü ±0.001 seviyesindedir.

Gerilim frekansı arttıkça (örneğin 1 Hz'den 10 Hz'e), E′ değeri %10–15 artış gösterebilir; bu, malzemenin frekans duyarlılığının bir göstergesidir. Özellikle elastomerlerde yüksek frekansta daha sert bir davranış gözlenir.

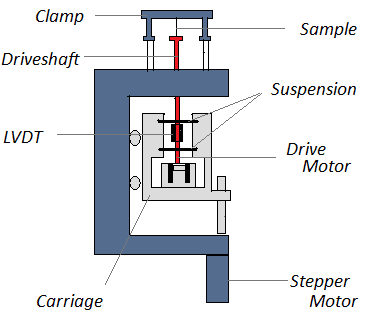

^{DMA Analizörünün Genel Şeması.}(1)

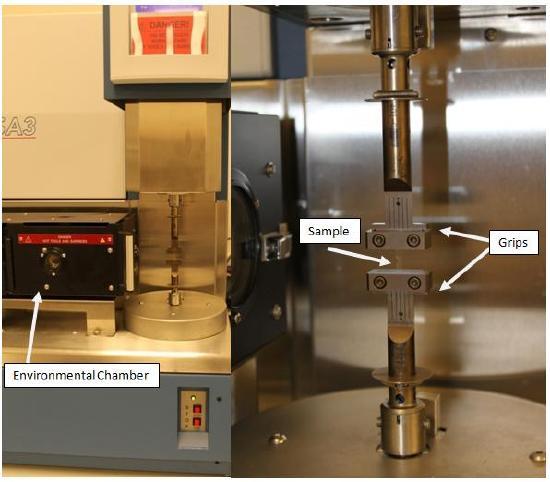

^{DMA Cihazlı Eksenel Analizör (sol) ve Uzatma/Çekme Geometrili Eksenel Analizör (sağ).}(2)

DMA cihazlarında çeşitli yükleme modları kullanılabilir. Her mod, farklı numune türleri ve analiz hedefleri için uygundur:

• Tek Kiriş (Single Cantilever): Yüksek esnekliğe sahip numuneler için uygundur.
• Çift Kiriş (Dual Cantilever): Rijit polimerlerin analizinde tercih edilir.
• Bükme (Flexural): İnce tabakalar ve sert malzemeler.
• Çekme (Tensile): Polimer filmler için; %95 doğruluk oranına ulaşılabilir.
• Sıkıştırma (Compression): Köpükler ve elastomerler.
• Kayma (Shear): Yapıştırıcılar ve ince film analizleri.

Numunelerin doğru ölçülerde hazırlanması analiz kalitesi açısından kritiktir. Örneğin, bükme testleri için numune kalınlığı genellikle 2 mm olmalı; uzunluk ve genişlik de üretici tavsiyelerine göre sabitlenmelidir.

DMA analizleri, geniş bir sıcaklık ve frekans aralığında gerçekleştirilebilir:

• Sıcaklık Aralığı: Yaklaşık -150 °C ile +600 °C
• Frekans Aralığı: 0.001 Hz – 200 Hz

Bu aralıklar, malzemenin hem düşük hem yüksek sıcaklık davranışlarının analizine olanak tanır. Örneğin, polistirenin cam geçiş sıcaklığı (Tg) yaklaşık 100 °C olup, tan δ eğrisinin maksimum noktasıyla belirlenebilir. Ayrıca, daha yüksek frekansta (örneğin 10 Hz) ölçüm yapıldığında, E′ değerinde %15’e kadar artış görülebilir; bu da malzemenin sertliğinin frekansa bağlı olarak değiştiğini gösterir.

DMA ile elde edilen parametrelerin yorumu, malzemenin performansına dair önemli ipuçları sağlar:

• E’ (Depolama modülü): Sertlik ve elastiklik göstergesidir.
• E’’ (Kayıp modülü): Enerji sönümleme ve iç sürtünmeyi ifade eder.
• tan δ (sönüm oranı): Malzemenin elastik ve viskoz davranış oranını verir.

Tan δ’nın yüksek olması, malzemenin daha viskoz ve sönümleme kapasitesinin yüksek olduğunu; düşük olması ise daha elastik bir yapıda olduğunu gösterir.

DMA, çok sayıda sektörde aşağıdaki uygulamalarda tercih edilmektedir:

• Polimer mühendisliği: Poliamidlerin Tg tayini.
• Kompozit analizleri: Karbon fiber takviyeli reçinelerde %20 dayanıklılık artışı gözlemlenmiştir.
• Yaşlanma testleri: UV’ye maruz bırakılan elastomerlerde sönüm değerlerindeki azalma izlenebilir.
• Katkı analizi: Dolgu maddesi içeren malzemelerde E′ değişimleri takip edilebilir.

Türkiye’de EGEMATAL (Ege Üniversitesi) kompozit malzeme testleri yaparken; ARUM (Eskişehir Osmangazi Üniversitesi) elastomer karakterizasyonu gerçekleştirmektedir. Ayrıca, KİTAM (Ondokuz Mayıs Üniversitesi) bünyesinde polimer filmler ve biyomalzemeler üzerinde uygulamalar yürütülmektedir.
