VOR Göstergesi (VOR Indicator)

VOR (Very High Frequency Omnidirectional Range), Uluslararası Sivil Havacılık Örgütü (ICAO) tarafından standartlaştırılmış, kısa ve orta menzilli radyo seyrüsefer yardımcısıdır. Bu sistem, VHF frekans bandında 108.000 ile 117.975 MHz aralığında yayın yaparak hava araçlarına pozisyon, açı ve yön bilgisi sağlar. Hava taşıtı, sistemin yaydığı radyo dalgaları vasıtasıyla, manyetik kuzeyi referans alan ve radyal olarak adlandırılan 360 adet doğrusal hattan hangisinin üzerinde olduğunu tespit eder.

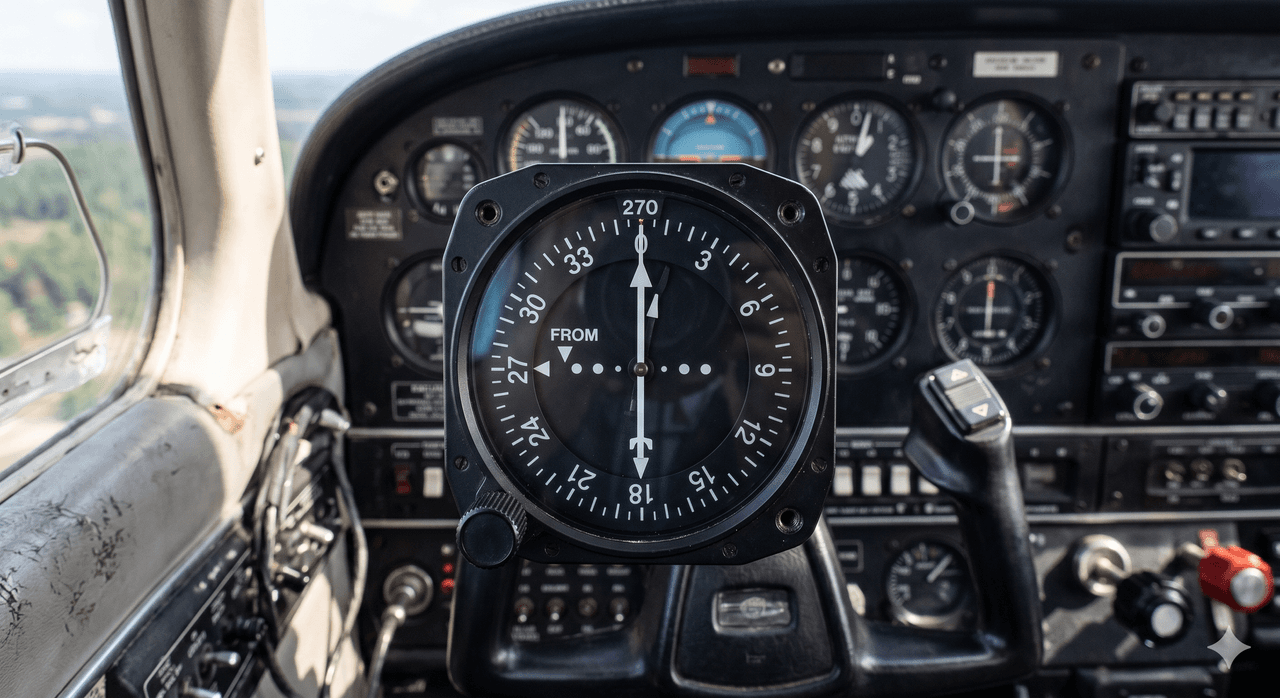

^{Yapay zeka ile oluşturulmuştur.}

VOR istasyonunun temel çalışma prensibi, 30 Hz frekansında yayımlanan iki farklı radyo sinyali arasındaki faz farkının ölçülmesine dayanır. Yer istasyonu, her yöne eşit dağılan sabit bir referans sinyali ile istasyon etrafında dönen modüle edilmiş yönsel bir değişken sinyal yayar. Hava aracı üzerindeki alıcı bu iki sinyali alır ve aralarındaki faz farkını hesaplar. Faz farkının derecesi, uçağın VOR istasyonuna göre hangi radyal üzerinde bulunduğunu matematiksel olarak ortaya koyar.

Hava araçlarının panelinde, VOR istasyonundan alınan verileri işleyip pilota sunan üç ana alet tipi bulunmaktadır:

Belirlenen radyale göre uçağın yatay düzlemdeki sapmasını gösteren temel göstergedir.

Göstergedeki ok ibresi her zaman VOR istasyonunun yönünü işaret ederken, ibrenin kuyruk kısmı hava aracının üzerinde bulunduğu radyali gösterir.

Uçuş başı göstergesi ile CDI verilerini tek bir alette birleştirerek navigasyon sürecini kolaylaştıran cihazdır.

Standart bir VOR veya CDI göstergesinde operasyonel verimliliği sağlayan üç ana bileşen yer alır:

Pilotun takip etmek veya yaklaşmak istediği radyali manuel olarak seçmesini sağlayan ayar düğmesidir.

Uçağın, OBS ile seçilen radyale göre sağda veya solda kaldığını belirtir. Gösterge üzerindeki her bir referans noktası, rotadan 2 derecelik bir sapmayı ifade eder.

Seçilen rotanın, uçağı istasyona doğru mu yoksa istasyondan uzağa doğru mu götüreceğini görselleştiren belirteçtir.

VOR göstergeleri, aletli uçuş kuralları gereği belirli prosedürlere dayalı olarak kullanılır:

Kullanılacak VOR frekansı radyoya bağlandıktan sonra, 1020 Hz frekansında yayınlanan üç harfli mors kodu dinlenerek istasyonun doğruluğu teyit edilmelidir. Uçağın anlık konumunu belirlemek için, TO/FROM bayrağı FROM konumunu gösterene dek OBS çevrilerek ibre ortalanır; okunan değer uçağın mevcut radyalidir.

İstyasyona doğrudan uçmak için, CDI ibresi TO/FROM penceresinde TO ibaresi elde edilecek şekilde ortalanır ve okunan uçuş başına dönülür.

Belirli bir radyali yakalamak için, uçak mevcut radyal ile hedef radyal arasında genellikle 30 derecelik bir kesişim açısı oluşturacak şekilde yönlendirilir. RMI ibresinin hareketleri ve HSI veya CDI üzerindeki ibrenin merkeze yaklaşması takip edilerek dönüş manevraları tamamlanır. Radyal takibi sırasında uçağın rüzgârdan etkilenmesi durumunda rüzgâr düzeltme açısı uygulanarak ibre merkezde tutulur.

Göstergedeki ibrenin uçağın dönüş yönünden bağımsız olarak zıt yönde hareket etmesi durumudur. Bu durum, pilotun gitmek istediği yön yerine bu yönün tam tersini OBS üzerinden seçmesi sonucu oluşur. Bu yanılgıdan kaçınmak için OBS her zaman fiili olarak uçulmak istenen yöne ayarlanmalıdır. Uçağın mevcut uçuş başının, CDI ekranındaki sapma göstergesi üzerinde hiçbir fiziksel etkisi yoktur. Gösterge yalnızca uçağın radyale göre uzaysal konumunu baz alır.
