MIMO (Multiple-Input Multiple-Output) Antenler

Çoklu-Giriş Çoklu-Çıkış (MIMO), kablosuz haberleşme sistemlerinde hem verici hem de alıcı tarafında birden fazla antenin kullanılmasıyla veri iletim hızını artıran ve sinyal kalitesini iyileştiren bir teknolojidir. Geleneksel Tek-Giriş Tek-Çıkış (SISO) sistemlerinin aksine MIMO, spektral verimliliği artırmak ve sönümlenme (fading) etkilerini azaltmak için uzaysal boyutu kullanır.

MIMO teknolojisi üç ana mekanizma üzerinde temellenir:

• Uzaysal Çoğullama (Spatial Multiplexing): Yüksek hızlı bir veri akışı, birden fazla alt akışa bölünerek her biri farklı bir verici antenden aynı frekans kanalı üzerinden gönderilir. Alıcı, her bir sinyalin kendine özgü uzaysal imzasını (faz ve kazanç örüntüsü) kullanarak bu akışları birbirinden ayırır. Bu yöntem, bant genişliğini artırmadan kanal kapasitesini teorik olarak anten sayısıyla doğru orantılı olarak artırır.
• Çeşitleme Kodlaması (Diversity Coding): Sinyal bilgisinin birden fazla anten üzerinden gönderilmesiyle iletimin güvenilirliği artırılır. Farklı yollardan giden sinyallerin bağımsız sönümlenme özelliklerinden yararlanılarak, alıcıda daha güçlü bir sinyal elde edilmesi hedeflenir.
• Hüzmeleme (Beamforming): Sinyal gücünün belirli bir yöne odaklanması için verici antenlerden çıkan sinyallerin faz ve genlikleri ayarlanır. Bu, yapıcı girişim oluşturarak hedef alıcıda sinyal kazancını maksimize eder ve parazitleri azaltır.

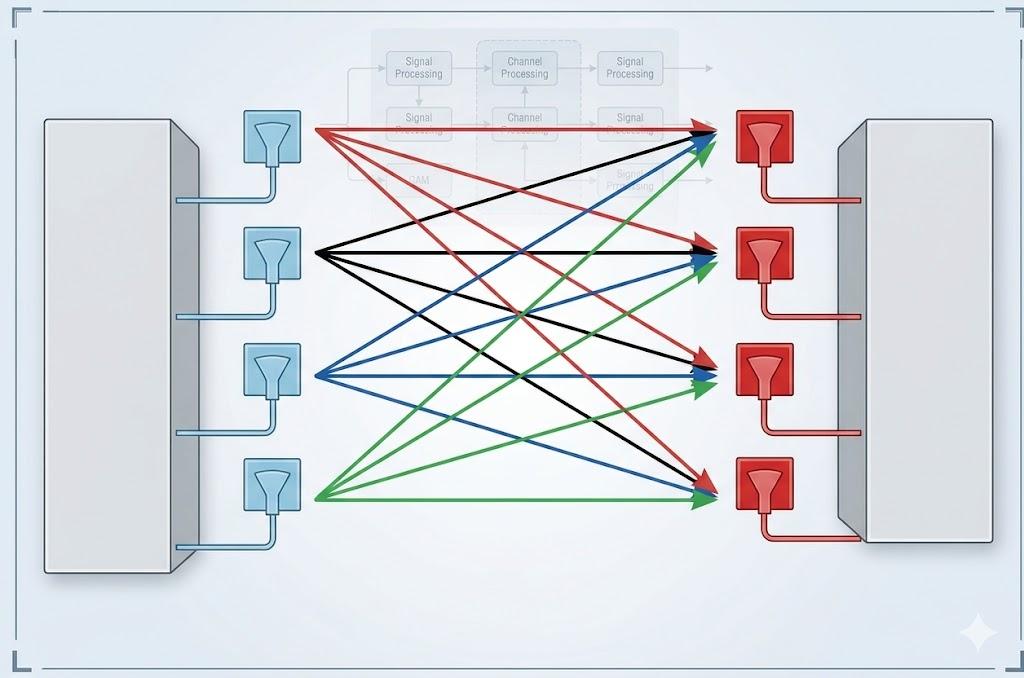

Görsel: MIMO Antenlerin Genel Çalışma Şeması. (Yapay zeka ile oluşturulmuş görsel)

MIMO anten sistemlerinin etkinliği belirli akademik metriklerle değerlendirilir:

• Zarf Korelasyon Katsayısı (ECC): Anten elemanları arasındaki bağımsızlığı ölçer. İdeal bir MIMO sisteminde ECC değerinin 0.5'ten küçük olması beklenir (modern tasarımlarda 0.001 gibi çok düşük değerler hedeflenir).
• İzolasyon (Isolation): Anten portları arasındaki karşılıklı kuplajı (mutual coupling) ifade eder. Yüksek performans için portlar arası izolasyonun genellikle -15 dB veya daha iyi olması istenir.
• Toplam Aktif Yansıma Katsayısı (TARC): Çoklu anten sistemlerinde yansıma kayıplarını ve portlar arası etkileşimi birlikte değerlendiren kapsamlı bir parametredir.
• Çeşitlilik Kazancı (Diversity Gain): Çoklu anten kullanımı sayesinde sinyal-gürültü oranında (SNR) sağlanan iyileşmeyi temsil eder.

MIMO teknolojisi, 4G LTE, Wi-Fi (802.11n/ac/ax) ve özellikle 5G NR (New Radio) standartlarının temel taşıdır.

5G teknolojisinde, 6 GHz altı (Sub-6 GHz) ve milimetre dalga frekans bantlarında (24-52 GHz) çalışan kompakt MIMO dizileri geliştirilmektedir. Bu tasarımlarda izolasyonu artırmak için:

• DGS (Defected Ground Structure): Toprak düzleminde oluşturulan kesikler.
• EBG (Electromagnetic Bandgap): Elektromanyetik dalgaların belirli yönlerde yayılmasını engelleyen yapılar.
• Nötralizasyon Hatları: Karşılıklı kuplajı iptal etmek için kullanılan ek iletken hatlar gibi teknikler kullanılır.

Onlarca veya yüzlerce anten elemanının tek bir baz istasyonunda birleştirilmesiyle oluşur. Bu sistemler, aynı frekans kaynaklarını kullanarak çok sayıda kullanıcıya aynı anda yüksek veri hızı (MU-MIMO) sunabilme yeteneğine sahiptir.

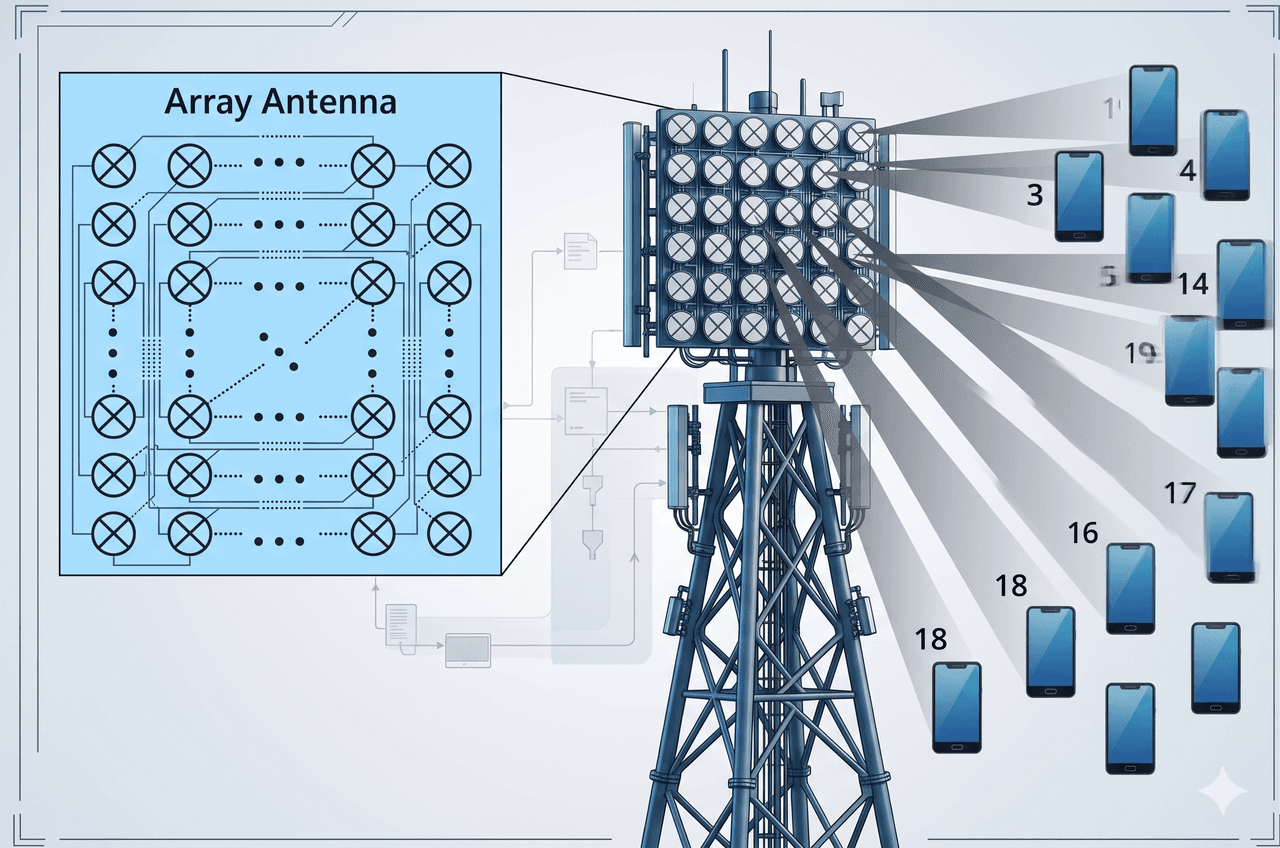

Görsel: Masif (Massive) MIMO'ya ait şematik görsel. (Yapay zeka ile oluşturulmuş)

• Avantajlar: Artan kanal kapasitesi, yüksek spektral verimlilik, daha geniş kapsama alanı ve gelişmiş bağlantı kararlılığı.
• Sınırlamalar: Artan donanım karmaşıklığı, daha yüksek güç tüketimi ve mobil cihazlardaki sınırlı alan nedeniyle antenler arası izolasyonun sağlanmasındaki zorluklar.
