Kuantum Noktaları

Kuantum noktaları (Quantum dots - QDs), boyutları eksiton Bohr yarıçapı mertebesinde yani genellikle 2-10 nm olan, yük taşıyıcıların (elektron ve delik) hareketinin üç uzaysal boyutta kısıtlandığı sıfır boyutlu (0D) yarı iletken nano yapılardır. Bu uzaysal sınırlama, malzemenin elektronik enerji seviyelerinin sürekli bant yapısından ayrık (kuantize) enerji seviyelerine dönüşmesine neden olmaktadır. Bu fenomen, makroskobik katı hal fiziği ile atomik fizik arasında bir köprü niteliği taşımakta ve bu nedenle kuantum noktaları literatürde yapay atomlar olarak nitelendirilirmektedir. Parçacık boyutunun hassas kontrolü ile bant aralığı enerjisinin $E_g$ ve dolayısıyla optik özelliklerin ayarlanabilir olması, bu yapıları modern optoelektronik, fotovoltaik ve kuantum bilgi işleme teknolojilerinin temel yapı taşlarından biri haline getirmiştir.

Kuantum noktalarının fiziksel davranışı, Schrödinger denkleminin "kutudaki parçacık" modeli ile açıklanır. Bir elektron, boyutları de Broglie dalga boyu ile kıyaslanabilir bir hacime hapsedildiğinde, potansiyel enerji bariyerleri nedeniyle sadece belirli enerji seviyelerinde bulunabilir. Yığın haldeki bir yarı iletkende elektron-delik çifti oluştuğunda, aralarındaki Coulomb etkileşimi ve malzemenin dielektrik sabiti, elektron-delik çiftinin doğal boyutunu (Bohr yarıçapı, $a_0$) belirler. Kristal boyutu, $a_0$'den küçük olduğunda, güçlü sınırlama rejimi devreye girer. Bu durumda, kuantum noktasının enerji bant aralığı ($E_{QD}$), yığın malzemenin bant aralığından ($E_{bulk}$) daha büyük olur. Bu ilişki, Brus Denklemi ile matematiksel olarak ifade edilir:

$E_{QD}(R)=E_{bulk}+\frac{h^2}{8R^2}\left(\frac{1}{m_e^{\ast }}+\frac{1}{m_h^{\ast }}\right)-\frac{1.8e^2}{4\pi {ϵ}_0{ϵ}_{r}R}$

Burada h Planck sabiti, R parçacık yarıçapı, $m_e^{\ast }$ ve $m_h^{\ast }$ sırasıyla elektron ve deliğin etkin kütleleridir. Denklemin ikinci terimi, boyut küçüldükçe enerjinin karesel olarak arttığını gösteren kinetik sınırlama enerjisidir. Üçüncü terim ise elektron ve delik arasındaki Coulomb çekim enerjisini ifade eder ve genellikle ihmal edilebilecek kadar küçüktür.

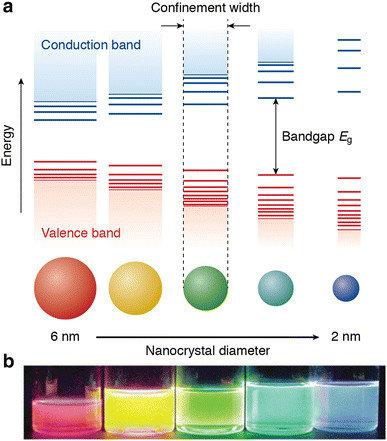

^{Parçacık yarıçapı azaldıkça bant aralığı enerjisinin artışını ve iletim/valans bantlarının ayrık enerji seviyelerine dönüşümünü gösteren grafiksel model (}Dergipark⁾

Saf bir yarı iletken çekirdekten oluşan kuantum noktaları, yüzeylerinde bulunan doymamış bağlar nedeniyle yüksek oranda yüzey kusuru içerir. Bu kusurlar, yük taşıyıcılar için tuzak görevi görerek ışınımsız rekombinasyona yol açar ve kuantum verimini düşürür. Bu sorunu aşmak için Çekirdek-Kabuk mimarisi geliştirilmiştir.

Çekirdek yapının üzerine, bant aralığı daha geniş olan farklı bir yarı iletken malzemenin epitaksiyel olarak büyütülmesiyle yüzey pasivasyonu sağlanır. Kabuk malzemesinin bant hizalamasına göre iki ana tip yapı ortaya çıkar:

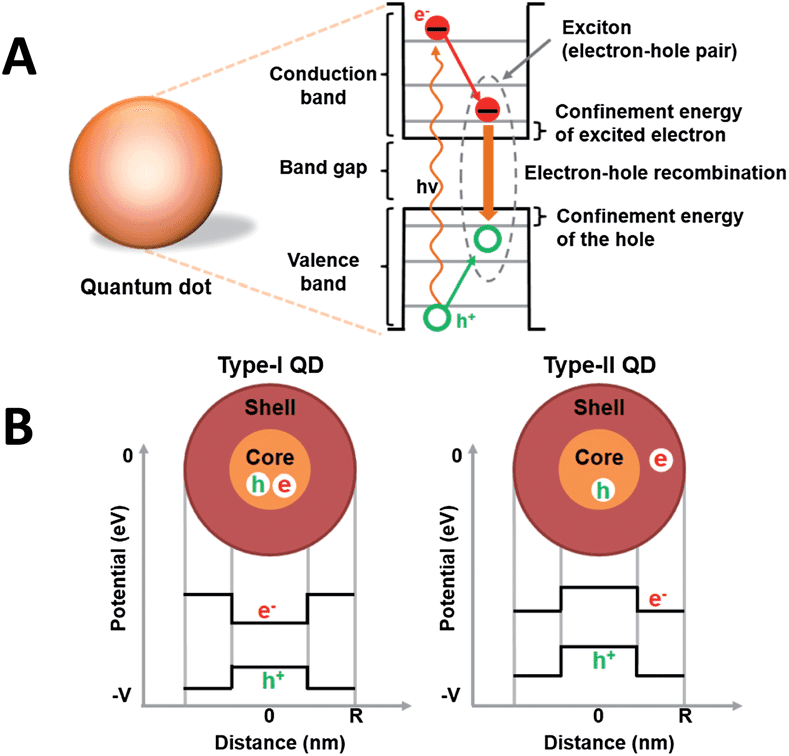

• Tip I: Hem elektron hem de delik çekirdek içerisinde hapsedilir (Örn: CdSe/ZnS). Bu yapı, yüksek floresans verimliliği sağladığı için QLED ekranlarda kullanılır.
• Tip II: Yük taşıyıcılardan biri çekirdekte, diğeri kabukta lokalize olur (Örn: CdTe/CdSe). Bu durum, elektron ve deliğin mekansal olarak ayrılmasını sağlayarak fotovoltaik uygulamaları için ideal hale getirir.

Yüksek kaliteli kuantum noktalarının üretimi, termodinamik ve kinetik süreçlerin hassas kontrolünü gerektirir.

En yaygın sentez yöntemi olan kolloidal sentez, organometalik öncülerin yüksek sıcaklıktaki koordinasyon çözücülerine enjekte edilmesine dayanır. Bu süreç LaMer Modeli ile açıklanmaktadır. Ani enjeksiyonla monomer konsantrasyonu kritik aşırı doygunluk seviyesini aşar ve patlama şeklinde çekirdeklenme gerçekleşir. Çekirdeklenme sonrası monomer konsantrasyonu düşer ve yeni çekirdek oluşumu durur; sistem sadece mevcut çekirdeklerin büyümesi fazına geçer. Bu faz ayrımı, monodispers parçacık dağılımı elde etmek için kritiktir.

Sentez sürecinin ileri aşamalarında, sistemin yüzey enerjisini minimize etme eğilimi nedeniyle Ostwald Olgunlaşması gözlemlenir. Küçük parçacıklar yüksek yüzey enerjileri nedeniyle çözünür ve çözünen madde daha büyük parçacıkların üzerine birikerek onların büyümesini sağlar. Bu süreç, boyut dağılımının bozulmasına neden olabileceği için sentez süresi ve sıcaklığı optimize edilmelidir.

Kuantum noktalarının emisyon spektrumu son derece dardır (Düşük FWHM - Full Width at Half Maximum). Bu özellik, QLED ekranların Rec. 2020 renk uzayının %90'ından fazlasını kapsamasını sağlar. Geleneksel LCD'lerdeki beyaz arka ışık yerine, mavi LED ışığını saf kırmızı ve yeşile dönüştüren kuantum nokta filmleri kullanılarak enerji verimliliği ve renk doygunluğunu maksimize etmektedir.

Kuantum noktaları, organik floroforlara kıyasla fotobozunmaya karşı 100 kat daha dirençli yapıdadır. Yüzeyleri biyouyumlu polimerler ve antikorlarla modifiye edilerek kanser hücrelerinin hedeflenmesinde kullanılır. Yakın kızılötesi (NIR) bölgede ışıma yapan kuantum noktaları, doku penetrasyonunun yüksek olması sayesinde derin doku görüntülemesinde devrim yaratmıştır.
