Fiziksel Topoloji

Bilgisayar ağlarında fiziksel topoloji, ağdaki cihazların (düğümler) ve bu cihazlar arasındaki bağlantıların fiziksel yerleşimini ifade eden yapıdır. Bu kavram, kablolama düzeni, bağlantı noktaları ve ağ bileşenlerinin birbirine nasıl bağlandığını tanımlar. Fiziksel topoloji, ağın performansı, güvenilirliği, maliyeti ve ölçeklenebilirliği üzerinde belirleyici bir rol oynar.

Fiziksel topolojiler, cihazların bağlanma biçimlerine göre farklı türlere ayrılır. Her topoloji türü, veri iletim yöntemleri, hata toleransı ve kurulum maliyeti açısından farklı özellikler gösterir.

Veri yolu topolojisinde tüm ağ cihazları tek bir ana iletim hattına bağlanır. Bu hat, ağdaki tüm veri trafiğini taşıyan ortak bir iletişim ortamı işlevi görür. Veri, bu hat boyunca yayılır ve tüm cihazlara ulaşır; ancak yalnızca hedef cihaz veriyi işler. Bu topoloji, yapısal olarak basit olması nedeniyle düşük maliyetli ve kurulumu kolay bir çözüm sunar. Özellikle küçük ölçekli ve sınırlı sayıda cihaz içeren ağlarda tercih edilebilir. Bununla birlikte, veri yolu üzerindeki yoğunluk arttıkça çakışmalar (collision) meydana gelebilir ve bu durum performansı olumsuz etkiler. Ayrıca ana iletim hattında oluşabilecek bir arıza, ağın tamamının çalışmasını durdurabilir.

Yıldız topolojisinde tüm cihazlar merkezi bir ağ bileşenine (örneğin anahtar veya hub) doğrudan bağlanır ve tüm veri iletimi bu merkez üzerinden gerçekleştirilir. Bu yapı, ağın merkezi bir noktadan kontrol edilmesini sağlar. Bu topolojinin en önemli avantajlarından biri, bir cihaz veya bağlantı arızasının yalnızca ilgili düğümü etkilemesidir. Bu durum, hata tespitini ve bakım işlemlerini kolaylaştırır. Bununla birlikte, merkezi cihazın arızalanması durumunda tüm ağ iletişimi kesintiye uğrar. Ayrıca her cihaz için ayrı kablolama gerektirmesi, maliyetin artmasına neden olabilir.

Halka topolojisinde cihazlar kapalı bir döngü oluşturacak şekilde birbirine bağlanır. Veri, halka boyunca belirli bir yönde dolaşarak hedef cihaza ulaşır. Bu yapı, veri iletiminde düzenli ve sıralı bir akış sağlar. Bu topolojide veri iletimi genellikle belirli bir erişim mekanizmasına bağlıdır ve bu durum veri çakışmalarını azaltabilir. Ancak ağdaki herhangi bir düğümde veya bağlantıda meydana gelen arıza, veri akışını kesintiye uğratarak tüm ağı etkileyebilir. Bu nedenle hata toleransı sınırlıdır.

Ağaç topolojisi, hiyerarşik bir yapı sunar ve genellikle bir omurga hattına bağlı birden fazla alt ağdan oluşur. Bu yapı, yıldız ve veri yolu topolojilerinin birleşimi olarak değerlendirilebilir.

Ağaç topolojisi, büyük ve katmanlı ağların düzenlenmesinde etkili bir çözüm sunar. Farklı ağ segmentlerinin organize edilmesini ve genişletilmesini kolaylaştırır. Ancak yapının karmaşıklığı arttıkça yönetim, bakım ve hata tespiti süreçleri zorlaşabilir. Ayrıca omurga hattındaki bir arıza, bağlı alt ağların etkilenmesine neden olabilir.

Örgü topolojisinde cihazlar arasında birden fazla doğrudan bağlantı bulunur. Tam örgü yapıda her cihaz diğer tüm cihazlarla bağlantılıdır; bu durum çok sayıda alternatif veri yolu sağlar. Kısmi örgü yapıda ise yalnızca bazı cihazlar arasında çoklu bağlantılar bulunur. Bu topoloji, yüksek güvenilirlik ve hata toleransı ile öne çıkar. Bir bağlantı kesildiğinde veri alternatif yollar üzerinden iletilmeye devam edebilir. Bu nedenle kritik sistemlerde tercih edilebilir. Ancak bağlantı sayısının fazla olması, kablolama maliyetini ve kurulum karmaşıklığını önemli ölçüde artırır.

Hibrit topoloji, birden fazla fiziksel topoloji türünün bir araya getirilmesiyle oluşturulan yapılardır. Bu yaklaşım, farklı topolojilerin avantajlarını birleştirerek daha esnek ve ihtiyaçlara uygun ağ tasarımlarının oluşturulmasını sağlar. Hibrit topolojiler, özellikle büyük ve karmaşık ağlarda yaygın olarak kullanılır. Ancak bu yapıların tasarımı, uygulanması ve yönetimi diğer topolojilere kıyasla daha fazla planlama ve teknik bilgi gerektirir.

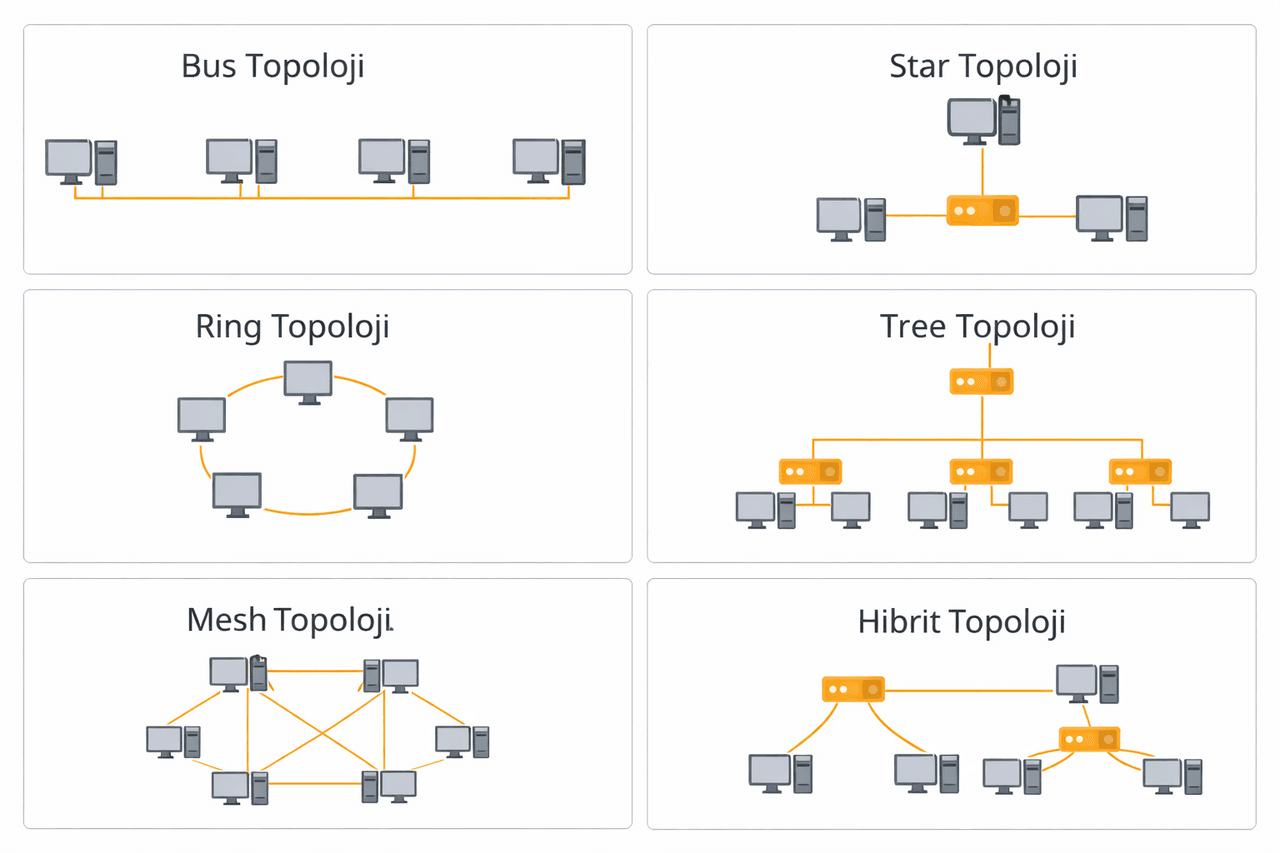

^{Fiziksel topoloji türleri.(Yapay Zeka ile Üretilmiştir.)}

Fiziksel topolojiler, performans, güvenilirlik, maliyet ve ölçeklenebilirlik açısından farklılık gösterir. Merkezi yapılar (yıldız gibi) yönetim kolaylığı sağlarken, dağıtık bağlantı yapıları (örgü gibi) daha yüksek hata toleransı sunar. Ortak iletim hattına dayanan topolojiler (veri yolu gibi) maliyet açısından avantajlı olsa da, performans ve güvenilirlik açısından sınırlamalar içerebilir.

Performans açısından, merkezi yönetim sunan yıldız topolojisi veri akışını düzenlerken, veri yolu topolojisinde ağ trafiği arttıkça performans düşüşü görülebilir. Örgü topolojisi ise alternatif veri yolları sayesinde kesintisiz iletişim sağlayarak yüksek performans sunabilir.

Güvenilirlik bakımından, örgü topolojisi en yüksek hata toleransına sahip yapılardan biridir. Buna karşılık veri yolu ve halka topolojileri, tek bir bağlantıya bağımlı olmaları nedeniyle daha kırılgan yapılardır.

Maliyet açısından değerlendirildiğinde, veri yolu topolojisi en düşük maliyetli seçeneklerden biridir. Örgü topolojisi ise yüksek bağlantı sayısı nedeniyle en maliyetli yapılardan biridir.

Ölçeklenebilirlik açısından ağaç ve hibrit topolojiler, ağın genişletilmesine daha uygun yapılar sunar. Bu topolojiler, yeni cihazların ve alt ağların sisteme entegre edilmesini kolaylaştırır.

Fiziksel topoloji seçimi, ağ tasarım sürecinin temel aşamalarından biridir. Bu seçim, ağın kapasitesini, veri iletim verimliliğini ve bakım gereksinimlerini doğrudan etkiler. Ayrıca, ağın gelecekteki genişleme ihtiyaçlarına cevap verebilmesi için uygun topolojinin belirlenmesi çok önemlidir.

Ağ tasarımında fiziksel topoloji, donanım seçimi, kablolama planlaması ve ağ yönetim stratejileri ile doğrudan ilişkilidir. Bu nedenle topoloji seçimi, yalnızca teknik değil aynı zamanda ekonomik ve operasyonel faktörler dikkate alınarak yapılır.

Fiziksel topoloji, cihazların fiziksel bağlantı düzenini ifade ederken, mantıksal topoloji veri akışının ağ içinde nasıl gerçekleştiğini tanımlar. Aynı fiziksel topoloji üzerinde farklı mantıksal veri iletim modelleri uygulanabilir. Bu ayrım, ağ tasarımında hem donanım hem de veri iletişim yöntemlerinin birlikte değerlendirilmesini gerektirir.
