Demiryolu Yol Yenileme Makinesi

Yol yenileme makineleri, demiryolu hatlarının üstyapısında bulunan ray, travers ve balast gibi bileşenlerin değiştirilmesi ve iyileştirilmesi işlemlerini otomatikleştiren kompleks sistemlerdir. Bu makineler, genellikle kendi tahrik sistemine sahip olup, birden fazla işlevi entegre bir şekilde gerçekleştirebilirler. Örneğin, ray ve traverslerin sökülmesi, yeni malzemelerin döşenmesi, balast temizliği ve düzenlemesi gibi işlemleri ardışık olarak yapabilirler.

Yol yenileme makineleri, çalışmaya başlamadan önce şantiyede ray güzergahına uygun biçimde konumlandırılır. Operasyon öncesinde:

• Makinelerin hidrolik, pnömatik ve mekanik sistemleri kontrol edilir.
• Operatörler, güzergah üzerindeki zemin bilgileri, eski üstyapının özellikleri, yenilenecek malzeme (ray ve travers) tipi gibi bilgilerle sistemleri programlar.
• İlgili emniyet ve sinyalizasyon önlemleri alınır.

Bu hazırlık aşaması, yol yenileme verimliliği kadar çalışan güvenliği açısından da önemlidir.

• Ray Ayırıcı Sistem: Ray bağlantı elemanlarını (tırnak, klips vb.) sökerek rayları serbest hale getirir.
• Travers Sökme Mekanizması: Eski traversler özel kavrama aparatları ile kaldırılır ve taşınır.
• Ray Götürme Konveyörü: Sökülen raylar taşıma platformuna ya da geri dönüşüm ünitesine aktarılır.

Bu işlem sırasında rayların kontrollü biçimde çıkarılması önemlidir çünkü ray profilleri eğrilmeden veya bükülmeden istiflenmelidir.

• Balast Ayırıcı/Temizleyici: Eski balast, elek sistemi ile toprak ve iri cisimlerden ayrıştırılır.
• Konveyör Bantlar: Kullanılabilir balast yeniden döşenirken, aşınmış balast atık haznesine yönlendirilir.
• Yüzey Düzeltici Bıçaklar: Ray altı yüzey, travers oturumu için uygun şekilde düzeltilir.

Bu aşamada zemin geometrisi GPS ve lazer ölçüm sistemleriyle hassas şekilde kontrol edilir.

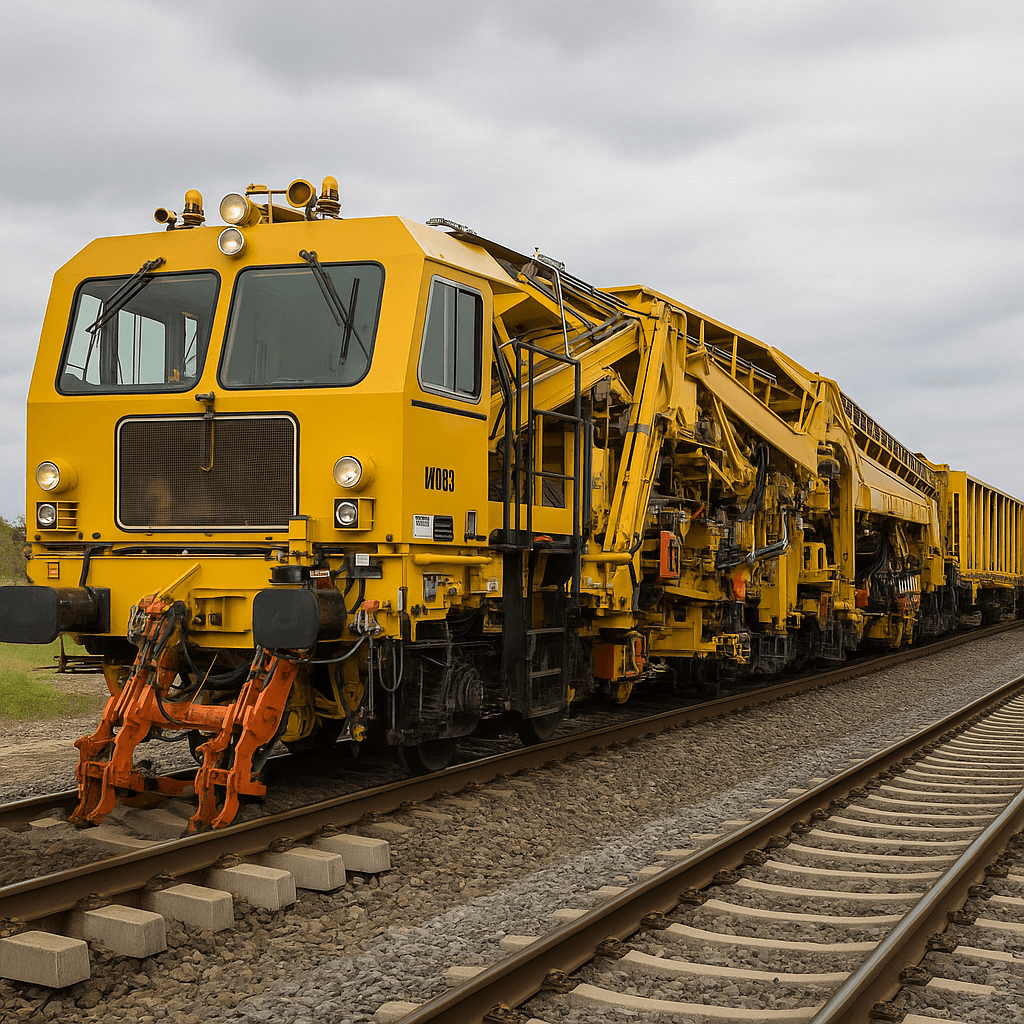

_{Yol Yenileme Makinesi (Yapay zeka desteğiyle üretilmiştir.)}

• Travers Besleme Ünitesi: Traversler makineye önceden yüklenmiş şekilde hazır bulunur.
• Robotik Yerleştirici: Traversleri belirlenen eksen ve açıklık ölçülerine göre ray tabanına yerleştirir.
• Konum Kontrol Sistemi: Lazer ve dijital sensörler, travers konumlarının uygunluğunu anlık olarak denetler.

• Ray Döşeme Mekanizması: Traversler üzerine yeni raylar konveyör sistemi ile indirilir.
• Bağlantı Ekipmanı: Raylar traverslere klips ya da vida gibi bağlantı sistemleriyle sabitlenir.
• Ray Kaynağı ve Birleştirme: Eğer uzun ray (LRR) sistemleri kullanılıyorsa, raylar termit kaynağı ya da mobil ray kaynak makinesiyle birleştirilir.

• Buraj (Tamping) Ünitesi: Ray altına yerleştirilen traverslerin konumu, hidrolik tokmaklarla ayarlanır. Bu işlem, rayların hem yatay hem de düşey düzlemde doğru eksende olmasını sağlar.
• Stabilizatör Ünitesi: Hattın oturmasını sağlamak için vibrasyon uygulanır. Böylece geçici oturmalar en aza indirilir.
• Lazer/İnfrared Kontrollü İzleme: Geometri kontrolü sensörler yardımıyla sürekli izlenir.

• Yenilenen hat, geçici olarak düşük hızla yük trenleriyle test edilir.
• Lazerli ölçüm araçlarıyla (örneğin EM-SAT veya EM100) eksen kaçıklıkları, superelevasyon (yükseklik farkı), eğim ve düzlem kontrol edilir.
• Gerekirse makineler aynı güzergahta ikinci bir geçişle düzeltme yapar.

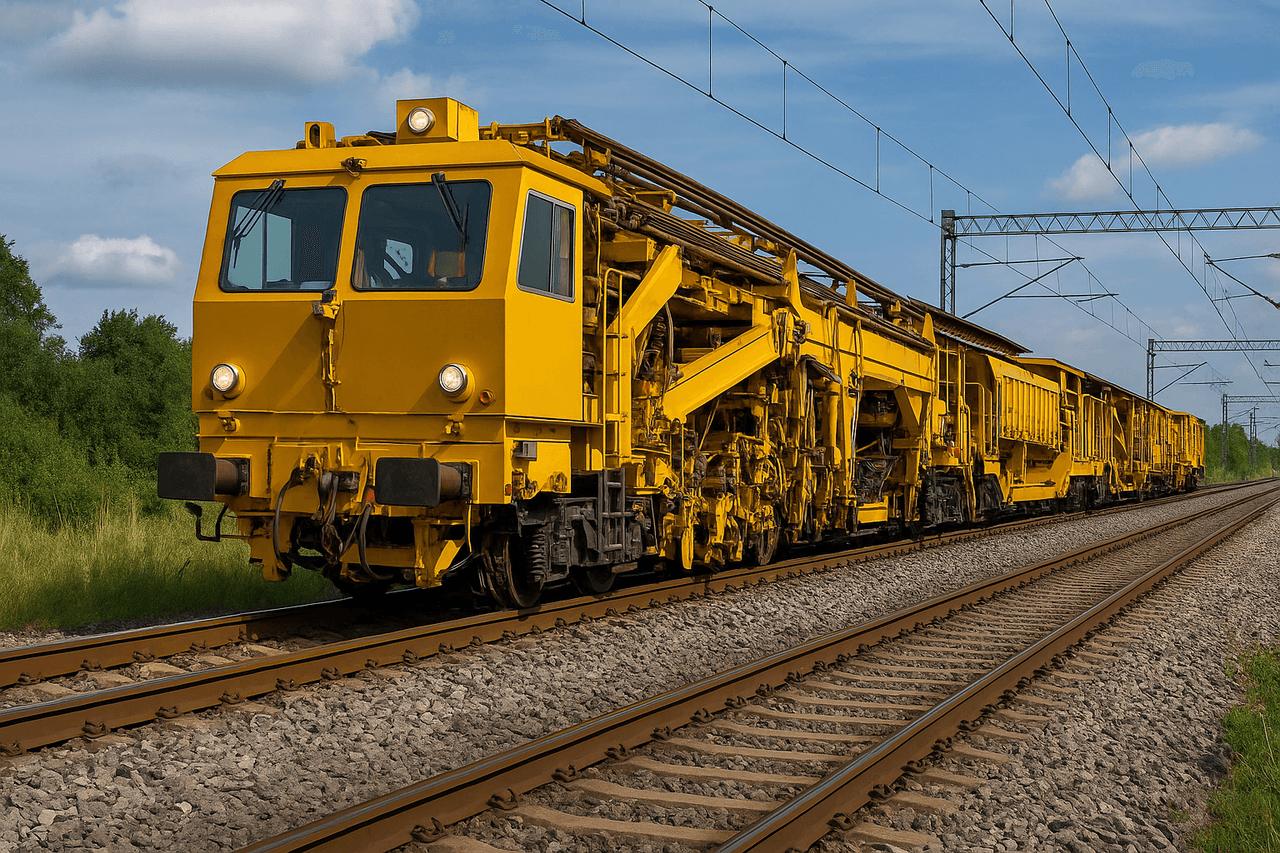

_{Yol Yenileme Makinesi (Yapay zeka desteğiyle üretilmiştir.)}

• GPS Tabanlı Otomatik Navigasyon: Global Konumlama Sistemi (GPS) kullanılarak makinenin konumunun hassas şekilde belirlenmesini ve önceden tanımlanmış güzergahlarda otomatik olarak yönlendirilmesini sağlayan sistemdir.
• PLC (Programlanabilir Lojik Kontrol) Tabanlı Kontrol Paneli: Endüstriyel otomasyon amacıyla geliştirilen PLC donanımı üzerinden çalışan ve makine fonksiyonlarının güvenli, esnek ve programlanabilir şekilde kontrol edilmesini sağlayan paneldir.
• Uzaktan İzleme ve Arıza Teşhis Sistemleri: Makinenin çalışma verilerinin internet veya ağ bağlantısıyla merkezi bir birime iletilerek anlık olarak izlenmesini ve olası arızaların erken teşhis edilmesini mümkün kılan dijital sistemlerdir.

• Zaman Tasarrufu: Manuel yöntemlere kıyasla daha hızlı bir yenileme süreci sunar.
• İş Gücü Verimliliği: Daha az iş gücü ile daha fazla iş yapılabilir.
• Güvenlik: Otomatik sistemler sayesinde iş kazaları riski azalır.
• Kalite: Standartlara uygun ve homojen bir yenileme sağlar.

Yol yenileme makineleri, özellikle yüksek hızlı tren hatları ve yoğun kullanılan ana hatlarda tercih edilir. Bu makineler, hatların uzun ömürlü ve güvenli bir şekilde hizmet vermesini sağlar.

Demiryolu yol yenileme makineleri, çoklu entegre sistemleriyle klasik yöntemlerin yerini almış, hata payı düşük, verimliliği yüksek ve insan gücüne bağımlılığı azaltan sistemlerdir. Türkiye'de özellikle TCDD’nin modernizasyon projelerinde, bu makinelerin kullanımı hem şehirlerarası ana hatlarda hem de yüksek hızlı tren hatlarında yaygınlaşmaktadır.
