Alan Teorisi

Alan teorisi, fiziksel niceliklerin uzayın her noktasında ve gerektiğinde zamana bağlı olarak tanımlanmasını konu alan kuramsal çerçevedir. Klasik fizikte bu yaklaşımın en temel örneği elektromanyetik alan teorisidir. Bu kapsamda elektrik ve manyetik alanlar, uzayda süreklilik gösteren nicelikler olarak incelenir ve matematiksel olarak Maxwell denklemleriyle ifade edilir.

Bir alan, uzayın her noktasına bir fiziksel değer atayan matematiksel yapıdır. Atanan değer tek bir sayı ise skaler alan, yön ve büyüklük içeren bir vektör ise vektör alan söz konusudur. Sıcaklık dağılımı skaler alana, elektrik alan ve manyetik alan ise vektör alana örnektir. Alan teorisinde fiziksel olayların betimlenmesi, bu alanların uzaydaki dağılımı ve değişim yasaları üzerinden yapılır.

Bir skaler alan genel olarak

$𝜙=𝜙(x,y,z,t)\varphi =\varphi (x,y,z,t)$

şeklinde ifade edilir. Burada, konuma ve zamana bağlı tek değerli bir fonksiyondur.

Bir vektör alan ise

$F=F(x,y,z,t)$

ve Kartezyen koordinatlarda

$F(x,y,z,t)=x^{F}x+y^{}Fy+z^{F}z$

biçiminde yazılır. Bu gösterimde,ve, alanın eksen doğrultularındaki bileşenleridir. Elektromanyetik teoride,,,vebu tür vektör alanlardır.biçiminde yazılır. Bu gösterimde,ve, alanın eksen doğrultularındaki bileşenleridir. Elektromanyetik teoride E,D,B,H ve J bu tür vektör alanlardır.

Alan teorisinin matematiksel dili vektör analizidir. Özellikle gradyan, diverjans ve rotasyonel işleçleri, alanların yerel davranışını tanımlamak için kullanılır.

Bir skaler alanın uzaydaki en hızlı artış yönünü ve artış hızını veren işleç gradyandır:

$\nabla \phi$

Kartezyen koordinatlarda

$\nabla \varphi =x^{\partial }x\partial \varphi +y^{}\partial y\partial \varphi +z^{\partial }z\partial \varphi$

şeklindedir. Elektrostatiğe göre elektrik alan, elektrik potansiyelinin negatif gradyanı olarak yazılır:

$E=-\nabla VE=-\nabla V$

Bu bağıntı, alanın potansiyelden türetilmesini sağlar.

Diverjans, bir vektör alanın belirli bir noktada ne ölçüde kaynak veya yutak karakteri gösterdiğini tanımlar. MIT ve Purdue kaynaklarında bu kavram Gauss teoremi ile ilişkilendirilerek verilmektedir. Kartezyen koordinatlarda

$\nabla \cdot F=\partial x\partial Fx+\partial y\partial Fy+\partial z\partial Fz$

olur. Purdue notlarında diferansiyel operatör

$\nabla =x^{\partial }x\partial +y^{}\partial y\partial +z^{\partial }z\partial$

olarak gösterilmektedir.

Gauss diverjans teoremi, bir hacim içindeki diverjans ile o hacmi çevreleyen kapalı yüzeyden geçen akı arasında ilişki kurar:

$\iiint V(\nabla \cdot F)dV=\iint SF\cdot dS$

Bu teorem, integral biçimde verilen alan yasalarının diferansiyel biçime dönüştürülmesinde temel araçtır.

Rotasyonel, vektör alanın yerel dolaşım ya da dönel karakterini belirtir:

$\nabla \times F$

Kartezyen koordinatlarda determinant biçimiyle

$\nabla \times F=x^{\partial }x\partial Fx{y}^{}\partial y\partial Fy{z}^{\partial }z\partial Fz$

olarak yazılır. Elektromanyetik teoride Faraday ve Ampère-Maxwell yasaları doğrudan rotasyonel işleci içerir; bu nedenle alanların yerel dolaşım davranışı alan teorisinin merkezî unsurudur. Purdue notlarında elektrik ve manyetik alanların birbirleri etrafında dönel yapı gösterdiği, frekans bölgesinde $\nabla \times H=j\omega \epsilon E$ ve $\nabla \times E=-j\omega \mu H$biçiminde de gösterilmektedir.

Klasik alan teorisinin en sistematik örneği elektromanyetik alan teorisidir. Bu teoride elektrik ve manyetik olaylar, ayrı ayrı ele alınan mekanik etkiler olmaktan çıkar; ortak bir alan kuramı içinde birleştirilir. Purdue ders notunda disiplinin Maxwell denklemlerine dayandığı açık biçimde belirtilmektedir. Cornell ders notları da Maxwell denklemlerinin integral ve diferansiyel biçimlerini elektromanyetik alan teorisinin temel çatısı olarak sunmaktadır.

Elektromanyetik alan teorisinde başlıca alan nicelikleri şunlardır:

• E (elektrik alan şiddeti)
• D (elektrik akı yoğunluğu)
• H (manyetik alan şiddeti)
• B (manyetik akı yoğunluğu)
• J (akım yoğunluğu)
• ρ (yük yoğunluğu)

Maddesel ortamlar için temel kurucu bağıntılar genellikle

$D=𝜀ED=\epsilon E$

$B=\mu H$

$J=\sigma E$

şeklinde verilir. Buradaelektriksel geçirgenliği,manyetik geçirgenliği,ise iletkenliği ifade eder. Böylece alan denklemleri ile malzeme özellikleri arasında matematiksel bağ kurulmuş olur.

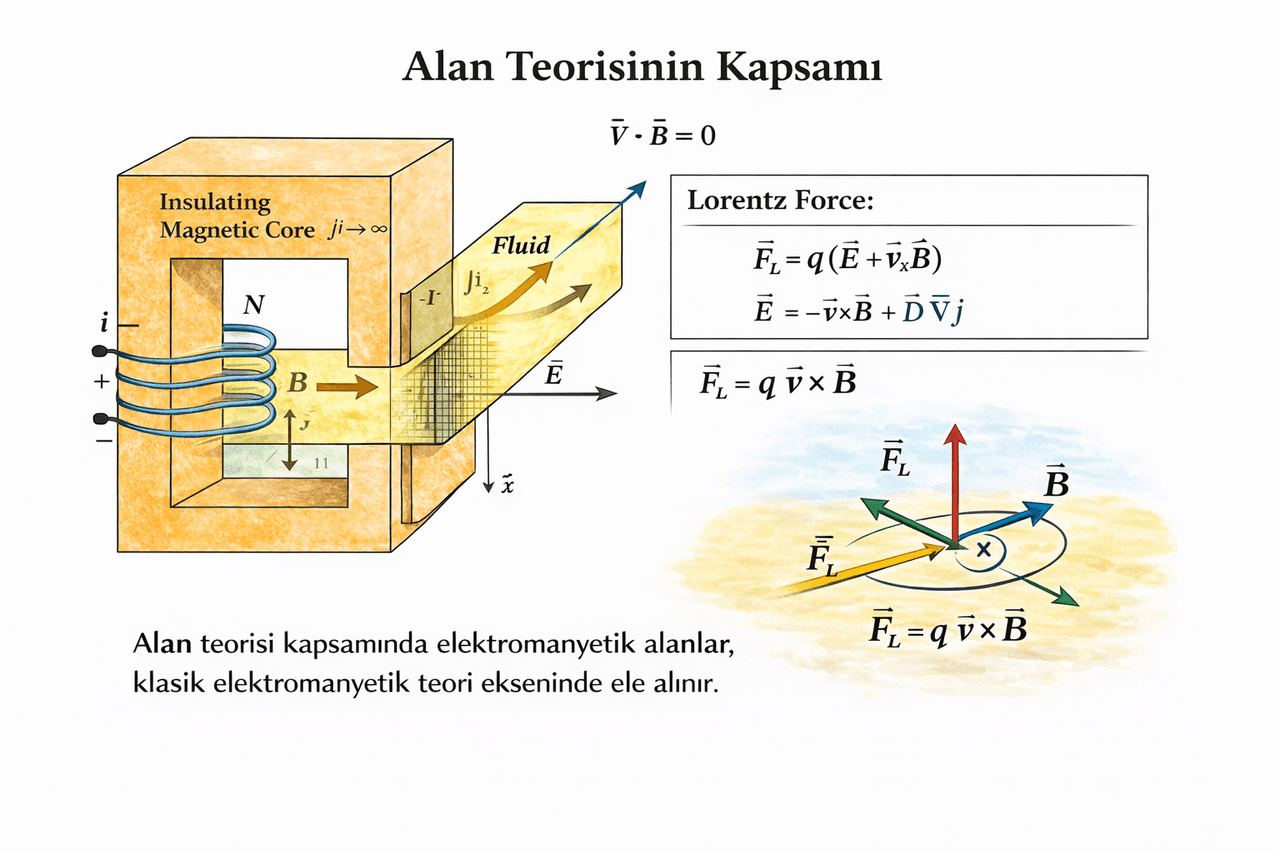

^{Alan teorisi kapsamında, manyetik alan ile hareket eden iletken ortam arasındaki etkileşim sonucu ortaya çıkan Lorentz kuvveti ve indüklenen elektrik alanın şematik gösterimi (Yapay zeka ile oluşturulmuştur)}

Alan teorisinin klasik elektromanyetik biçimi Maxwell denklemleriyle özetlenir. Cornell ders notları bu denklemlerin integral ve diferansiyel biçimlerini; MIT ve Purdue kaynakları ise bunların uygulama ve türetim çerçevelerini vermektedir.

$\iint SD\cdot dS=Qic¸\iint SD\cdot dS=Qic¸$

$\iint SB\cdot dS=0\iint SB\cdot dS=0$

$\oint CE\cdot dl=-ddt\iint SB\cdot dS\oint CE\cdot dl=-dtd\iint SB\cdot dS$

$\oint CH\cdot dl=\iint SJ\cdot dS+ddt\iint SD\cdot dS\oint CH\cdot dl=\iint SJ\cdot dS+dtd\iint SD\cdot dS$

Bu dört bağıntı, kapalı yüzeylerden geçen akı ile yük arasındaki ilişkiyi, ayrıca kapalı yol integralleri ile değişen manyetik ve elektrik alanlar arasındaki bağı tanımlar.

İntegral denklemler Gauss ve Stokes teoremleri kullanılarak diferansiyel biçime dönüştürülür:

$\nabla \cdot D=𝜌\nabla \cdot D=\rho$

$\nabla \cdot B=0\nabla \cdot B=0$

$\nabla \times E=-\partial B\partial t\nabla \times E=-\partial t\partial B$

$\nabla \times H=J+\partial D\partial t\nabla \times H=J+\partial t\partial D$

Bu sistem, elektromanyetik alanın yerel davranışını belirleyen temel diferansiyel denklem takımıdır. İlk denklem elektrik yüklerinin elektrik akı yoğunluğunun kaynağı olduğunu, ikinci denklem manyetik tek kutup bulunmadığını, üçüncü denklem zamanla değişen manyetik alanın girdap karakterli elektrik alan doğurduğunu, dördüncü denklem ise akım yoğunluğu ve zamanla değişen elektrik alanın manyetik alanın kaynağı olduğunu gösterir.

Alan teorisinin zamandan bağımsız özel durumları elektrostatik ve magnetostatik çerçevelerdir. Yük dağılımı zamana göre değişmiyorsa ve akımlar kararlıysa, Maxwell denklemlerinin bazı terimleri sadeleşir.

Elektrostatikte

$\partial B\partial t=0\partial t\partial B=0$

olduğundan

$\nabla \times E=0$

elde edilir. Bu durumda elektrik alan konservatif olur ve bir skaler potansiyelden türetilebilir:

$E=-\nabla V$

Gauss yasası ile birlikte

$\nabla \cdot D=𝜌$

ve homojen ortamda $D=𝜀E$ kullanılırsa

$\nabla \cdot (𝜀\nabla V)=-𝜌\nabla \cdot (\epsilon \nabla V)=-\rho$

bağıntısına ulaşılır. Sabit $\epsilon$ için bu denklem

$\nabla 2V=-𝜌𝜀\nabla 2V=-\epsilon \rho$

biçimini alır; bu Poisson denklemidir. Kaynaksız bölgede ise

$\nabla 2V=0$

olur ve bu durumda Laplace denklemi elde edilir. Bu denklemler elektrostatik alanın temel sınır değer problemlerini oluşturur.

Magnetostatik durumda

$\partial D\partial t=0$

olduğundan

$\nabla \times H=J$

ve

$\nabla \cdot B=0$

eşitlikleri geçerlidir. Bu çerçevede akım dağılımlarının ürettiği manyetik alan incelenir. Purdue notları, manyetostatik bağlamda Gauss yasası ve Ampère yasasından hareketle vektör potansiyel yaklaşımının kurulduğunu göstermektedir.

Alan teorisinde potansiyeller, alanların doğrudan yerine daha temel matematiksel nesneler kullanılarak ifade edilmesini sağlar.

Elektrostatikte skaler potansiyel $V$ için

$E=-\nabla V$

bağıntısı kullanılır.

Manyetik alan için ise

$\nabla \cdot B=0$

koşulu nedeniyle $B$ alanı bir vektör potansiyelin rotasyoneli olarak yazılabilir:

$B=\nabla \times A$

Zamana bağlı durumda elektrik alan,

$E=-\nabla V-\partial A$

şeklinde ifade edilir. Bu yazım, Maxwell denklemlerinin çözümünde ve özellikle dalga denklemlerinin kurulmasında temel rol oynar. MIT ders notlarında “Potentials and Fields” başlığının bağımsız olarak ele alınması, potansiyellerin alan teorisindeki merkezî konumunu göstermektedir.

Alan teorisinde kaynak terimleri bağımsız nicelikler değildir; yük ve akım arasında korunum bağıntısı vardır. Maxwell denklemlerinden

$\nabla \times H=J+\partial D\partial t\nabla \times H=J+\partial t\partial D$

eşitliğinin diverjansı alınırsa ve

$\nabla \cdot (\nabla \times H)=0\nabla \cdot (\nabla \times H)=0$

özdeşliği kullanılırsa

$\nabla \cdot J+\partial 𝜌\partial t=0\nabla \cdot J+\partial t\partial \rho =0$

elde edilir. Bu, yük korunumu ya da süreklilik denklemidir. Alan teorisi bakımından bu denklem, kaynakların zamana bağlı davranışının keyfî olmadığını, alan denklemleriyle tutarlı olmak zorunda olduğunu gösterir.

Alan teorisinin en önemli sonuçlarından biri, elektrik ve manyetik alanların boşlukta ve maddesel ortamlarda dalga biçiminde yayılabilmesidir. Kaynaksız, homojen ve izotrop bir ortamda

$\rho =0,J=0$

olduğunda Maxwell denklemleri

$\nabla \cdot E=0,\nabla \cdot B=0$

$\nabla \times E=-\partial B\partial t$

$\nabla \times H=\partial D\partial t$

şeklinde sadeleşir. $D=𝜀EveB=𝜇H$

kullanılarak elektrik alan için

$\nabla 2E-𝜇𝜀\partial 2E\partial t2=0$

manyetik alan için de

$\nabla 2H-\mu \epsilon \partial t2\partial 2H=0$

dalga denklemleri elde edilir.

Bu denklemler, alanın uzayda belirli bir hızla yayıldığını gösterir. Yayılma hızı

$v=1𝜇𝜀$

olur. Boşluk için $\mu =\mu 0$ ve $\epsilon =\epsilon 0$ alınır; böylece elektromanyetik dalganın yayılma hızı ışık hızıyla özdeşleşir. MIT ve Purdue kaynaklarında elektromanyetik dalgalar bağımsız ders başlığı olarak işlenmektedir.

Düzlem dalga çözümü genel olarak

$E(r,t)=E0ej(𝜔t-k\cdot r)$

şeklinde yazılabilir. Burada ω açısal frekans, k dalga vektörü, E₀ ise genlik vektörüdür.

Benzer biçimde manyetik alan da

$H(r,t)=H0ej(𝜔t-k\cdot r)$

olarak temsil edilir. Bu iki alan birbirine ve yayılma doğrultusuna diktir; böylece elektromanyetik dalgalar enine dalga özelliği gösterir.

Alan teorisinde yalnızca diferansiyel denklemler yeterli değildir; iki ortamın ara yüzünde alanların nasıl davranacağı da belirlenmelidir. Maxwell denklemleri ara yüz üzerine uygulandığında temel sınır koşulları elde edilir.

Normal bileşenler için:

$n^{\cdot }(D2-D1)=𝜌s$

$n^{\cdot }(B2-B1)=0$

Teğetsel bileşenler için:

$n^{\times }(E2-E1)=0$

$n^{\times }(H2-H1)=Js$

Buradayüzey yük yoğunluğunu,ise yüzey akım yoğunluğunu gösterir. Sınır koşulları, iletken yüzeyler, dielektrik geçişleri, yansıma-kırılma problemleri ve dalga kılavuzları gibi uygulamalarda zorunlu matematiksel çerçeveyi sağlar. Purdue notlarında sınır koşulları ve ortam geçişleri ayrıntılı biçimde ele alınmaktadır.

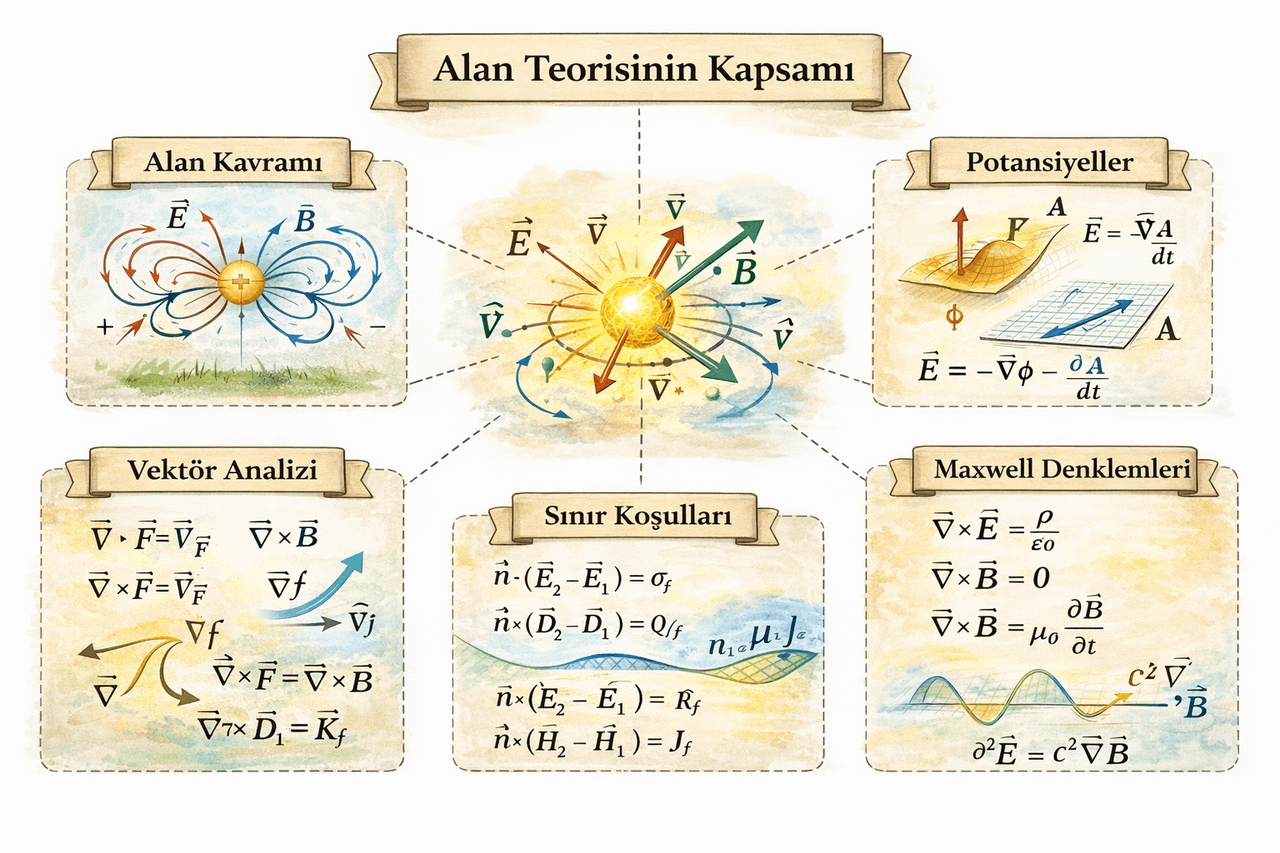

Bu madde bağlamında alan teorisi, esas olarak klasik elektromanyetik alan kuramı çerçevesinde ele alınmıştır. Kullanıcının sağladığı kaynaklarda kuantum alan teorisi ve birleşik alan yaklaşımıyla ilgili ek bağlantılar bulunsa da, bunlar temel kavramların üzerine kurulan ileri düzey uzmanlık alanlarıdır. Genel ansiklopedik gövde bakımından doğrudan çekirdek yapı; alan kavramı, vektör analiz, Maxwell denklemleri, potansiyeller, sınır koşulları ve dalga denklemleridir.

^{Manyetik alan–akışkan hareketi–elektrik akımı ilişkisini gösteren MHD jeneratör şeması (Yapay zeka ile oluşturulmuştur)}
